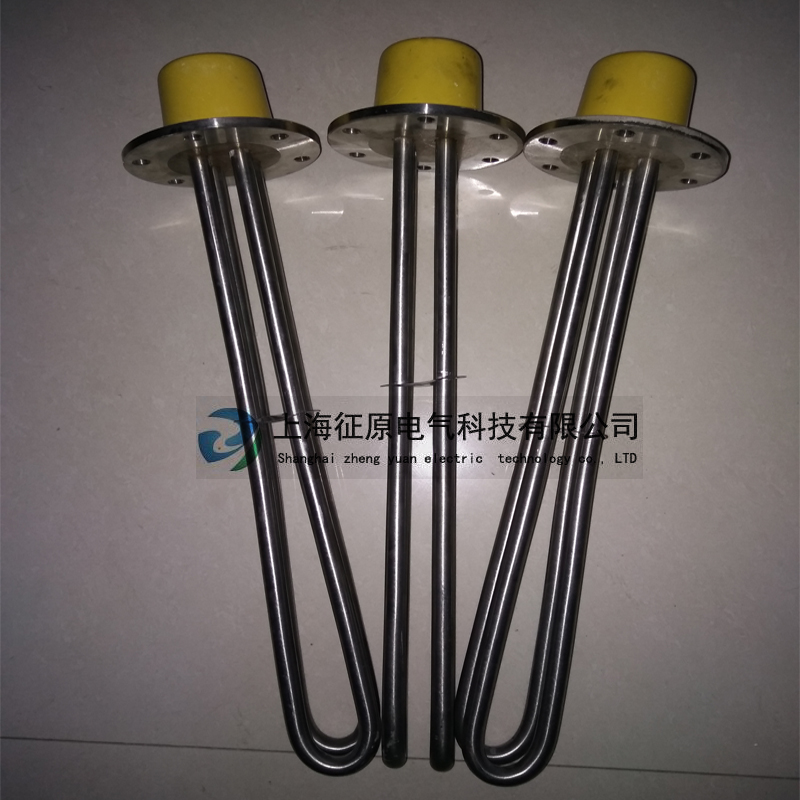

SRY2、SRY3、SRY4系列管状电加热器用途:
SRY2、SRY3型管状电加热器用于敞开式或封闭式的油槽中加热油用,SRY4型管状电加热组件用于加热流动或循环的油,固该型号加热器表面负荷较高,只适用于受热效果好的油液中使用。

SRY2、SRY3、SRY4系列管状电加热器规格和技术参数:


()

(千瓦)

外形及安装尺寸(毫米)

(公斤)

A

B浸入油中长

C

SRY2-220/1

220

1

307

230

"

1.45

SRY2-220/2

220

2

507

430

"

1.90

SRY2-220/3

220

3

707

630

"

2.35

SRY2-220/4

220

4

922

845

"

2.83

SRY3-220/1

220

1

625

375

570

0.77

SRY3-220/2

220

2

825

575

770

1.01

SRY3-220/3

220

3

925

675

870

1.13

SRY3-220/4

220

4

1125

875

1070

1.37

SRY4-220/5

220

5

697

620

"

2.45

SRY4-220/6

220

6

807

730

"

2.70

SRY4-220/8

220

8

1007

930

"

3.05



2.工作电压允许误差:不大于其额定值的1.1倍。外壳应有效接地。
3.工作环境:相对湿度不大于95%,无爆炸性、易燃性和腐蚀性气体。
4.金属管材料:10号钢。
5.最高工作温度:100℃。
6.SRY2型、SRY4型的工作压力小于0.6MPa。
7.油箱开孔:≥φ65。

SRY2、SRY3、SRY4系列管状电加热器使用维护及注意事项:
1. 外形尺寸图中尺寸“B”必须全部浸入油中以免烧坏组件。被加热油应无腐蚀性。
2. 熔化沥青、石蜡等固态油类时应降低电压使用,等熔化后再升至额定电压。以防止热量集中降低元件使用寿命。
3. 发现管子表面有结炭时,必须除尽后再用,以免降低效率,甚至烧坏组件。

4. 组件应存放在干燥处,若因长期放置而绝缘电阻降到低于1兆欧时,可在200℃左右的烘箱中干燥若干小时(或将组件低压通电数小时),即可恢复绝缘电阻。
