一、ZYJD系列7.5寸彩色液晶触摸显示屏回路电阻测试仪产品概述
按新电力设备预防性试验规程要求,各种开关设备的导电回路电阻测试是必测项目,其测试电流不得小于100A,连续电流时间不得少于一分钟。对此,我公司设计开发出新一代回路电阻测试仪系列产品,其适用于测试高低压开关的主触头接触电阻值,高低压电缆线路的直流电阻值等。100A回路电阻测试仪是采用100A恒流输出,可采用截面较细的测试线,减轻了现场测试人员的劳动强度。测试数据用带背光的点阵式液晶显示,适用于不同的工作环境。

二、ZYJD系列7.5寸彩色液晶触摸显示屏
回路电阻测试仪功能特点
采用大功率恒流输出;
仪器输出电流大,重量轻;
具有完善的保护电路,可靠性强;
具有测量时间选择功能,满足规定测试。
具有打印、存储功能,方便用户使用。

三、ZYJD-100A型7.5寸彩色液晶触摸显示屏回路电阻测试仪技术参数
输出电流   100A
测量时间   快速、15s、30s、45s、60s可供选择
测量范围   0~2mΩ
分 辨 率   0.1μΩ
测量精度  ±0.5%读数(±2个字)
外形尺寸   430mm×280mm×260mm

仪器重量   7kg


四、ZYJD-200A型7.5寸彩色液晶触摸显示屏回路电阻测试仪技术参数
输出电流   50A、100A、150A、200A
测量时间   快速、15s、30s、45s、60s可供选择
测量范围   0~2mΩ
分 辨 率   0.1μΩ
测量精度  ±0.5%读数(±2个字)
外形尺寸   430mm×280mm×260mm
仪器重量   7kg


五、7.5寸彩色液晶触摸显示屏回路电阻测试仪使用条件
环境温度   -10℃~50℃
环境湿度   ≤85%RH
工作电源   AC220V±10%
电源频率   50±1Hz

六、面板介绍

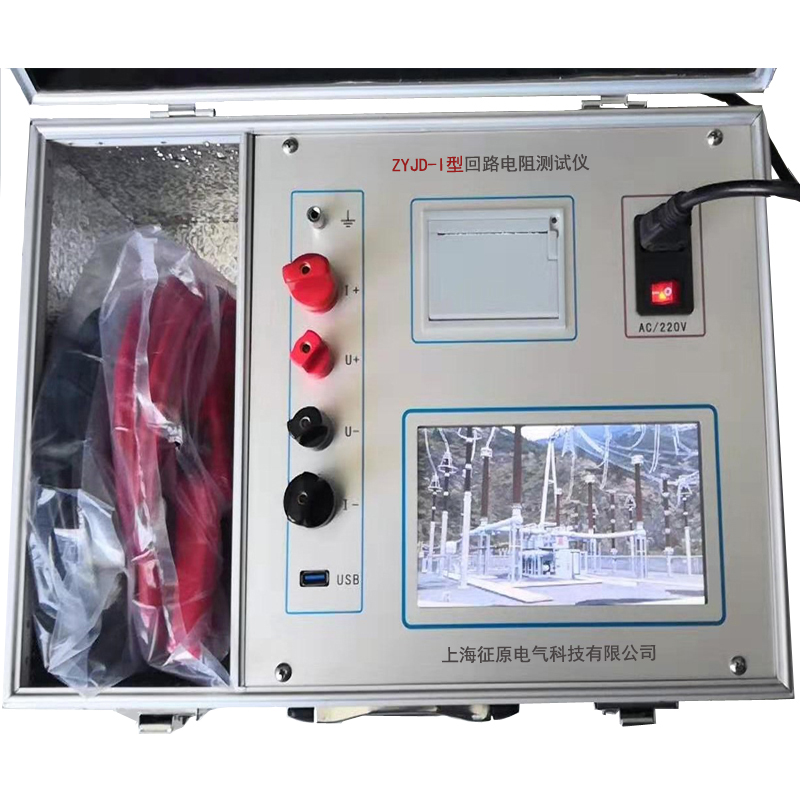

仪器面板见图5.1。

图5.1 面板图

5.1接地柱,为整机外壳接地用,属保护地。电源开关:
5.2 I+、I-:电流输出端子。
5.3 U+、U-:电压输入端子。
5.4 USB:试验结果通过数据线转存到微机后可分析打印。
5.5打印机:打印测试结果。
5.6显示器:7.5寸彩色液晶触摸显示屏

5.7整机电源输入口,带有交流插座,保险仓和开关。
